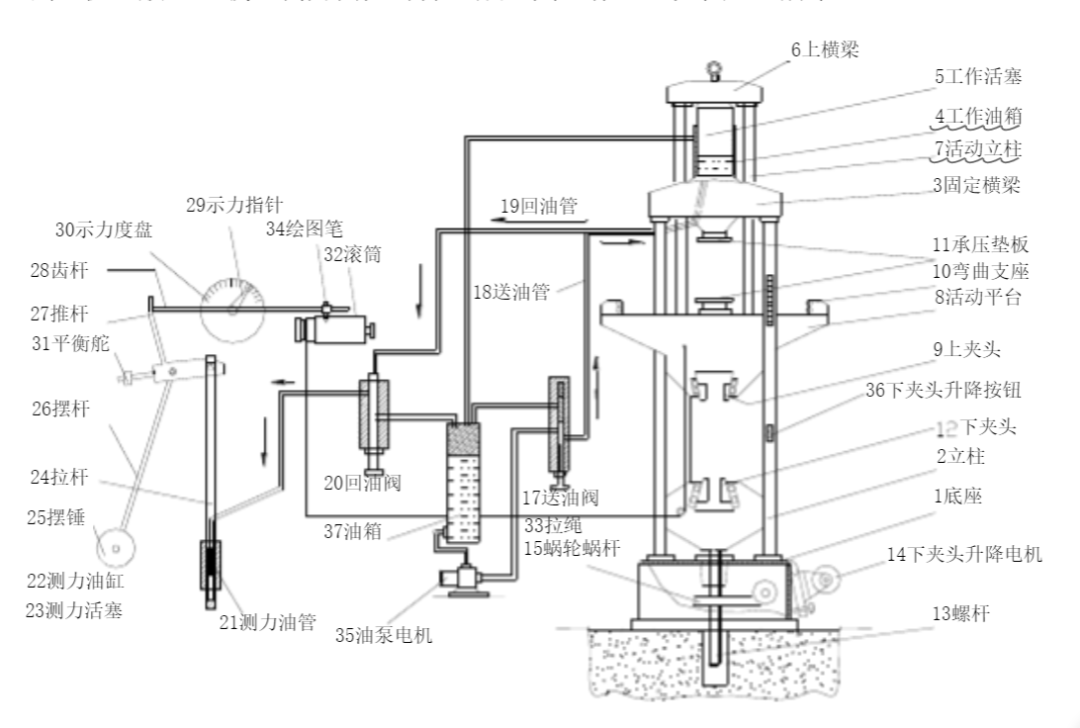

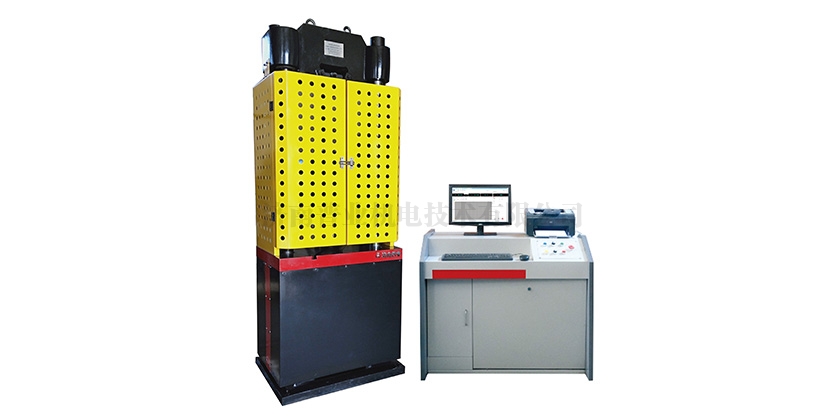

液压式万能材料试验机一般由加载和测力两大部分组成，其工作原理如下图所示。
1. 加载部分
在底座1上有两根固定立柱2和固定横染3组成承载框架。工作油缸4固定于框架上。在工作油缸的活塞5上，支撑着由上横梁6、活动立柱7和活动平台8组成的活动框架。当油泵16开动时，油液通过送油阀17，经送油管18进入工作油缸，把活塞5连同活动平台8一同顶起。这样，如把试件安装于上夹头9和下夹头12之间，由于下夹头固定，上夹头随活动平台上升，试件将受到拉伸。如把试件放置于两个承压垫板11之间，或将受弯试件放置于两个弯曲支座10上，则因固定横梁不动而活动平台上升，试件将分别受到压缩或弯曲。此外，试验开始前如遇调整上、下夹头之间的距离，则可开动电机14，驱动螺杆13，便可使下夹头上升或下降。但电机14不能用来给试件施加拉力。
2. 测力部分
加载时，开动油泵电机，打开送油阀17，油泵把油夜送入工作油缸4，并顶起工作活塞5给试件加载；同时，油液经回油管19及测力油管21（这时回油阀20是关闭的，油液不能流回油箱37)，进入测力油缸22，并压迫测力活塞23，使它带动拉杆24同下移动，从而迫使摆杆26和摆锤25连同推杆27绕支点偏转3。推杆偏转时，推动齿杆28作水平运动，于是驱动示力盘30的指针齿轮，使示力指针29绕示力盘30的中中心旋转。示力指计旋转的角度与测力油缸的总压力（即拉杆24所受拉力）成正比。因为测力油缸和工作油缸中的油压压强相同5，两个油缸活塞上的总压力成正比（与活塞面积之比）。这样，示力指针的转角便与工作油缸活塞上的总压力，亦即试件所受载荷成正比。经过标定便可使针在示力度盘上直接只是载荷的大小。
3. 绘图装置
在试验机测力度盘的右侧装有自动绘图器，由纪录笔、导轨架、描绘筒和线绳等组成。它的工作原理是，活动平台上升时，由绕过滑轮（1）和（2）的拉绳33带动滚筒32绕轴线转动，在滚筒圆柱面上构成沿周线表示位移的坐标；同时，齿杆28的移动构成沿滚筒轴线表示载荷的坐标。这样，实验时绘图笔34在滚筒上就可以自动绘出载荷一位移曲线。
1. 检查油路上各阀门是否处于关闭位置；检查夹头的类型和规格是否与试件相匹配；检查保险开关是否有效。
2. 根据实验所需的载荷顶值，选择合适的量程，配置相应的摆锤，调整相应的缓冲器。
3. 装好自动绘图器的传动装置、笔和纸张等。
4. 先关闭送油阀及回油阀，再开动油泵电机；待油泵工作正常后，开启送油阀将活动平台升高约10mm，以消除其自重；然后关闭送油阀，调整示力度盘指针使它指在零点；最后把被动针靠近主动针，以便记录峰值。调整好后立即停机。
5. 安装试件。如果拉伸试件的长度不同，可在空载情况下，调解下夹头的位置，使夹持长度至少大于夹头长度的2/3，并应将试件夹正。安装压缩试件时，则应把试件摆正，确保对中，尽可能使试件只承受轴向载荷。
6. 加载时缓慢打开送油阀，使指针缓慢离开零点，然后根据指针偏转快慢，调整进油阀，控制合适的加载速度，使试件平稳加载。
7. 试验完毕，关闭送油阀，并立即停机，然后取下试件（有时要在泄油后，再取下试件，例如非断裂实验）。缓慢打开回油阀，将油液泄回油箱，使活动平台国回到原始位置，并使一切机构复原。
1. 开机前和停机后，送油阀一定要至于关闭位置。加载、卸载和回油均须缓慢进行，防止冲击。
2. 拉伸试件加紧后，不得再调整下夹头的位置，同时也不能调整测力指针到零。
3. 试验过程中要随时注意活动平台升高的位置，不得超出规定范围。
4. 机器开动后，操作者不得擅自离开控制台。若听见异常声音或发现任何故障都必须立即停机。
5. 当试件要受载时，立即减缓活动平台上升速度（关小送油阀门），以防止冲击。
6. 若加载过程中，油泵停止了工作，需要再启动油泵时，必须先回油降压，禁止在高压下启动油泵。
